清平路跨鐵路立交橋工程，“智慧”元素滿滿
來源：濰坊新聞網 發布時間：2023-12-22 16:50:03
濰坊日報社濰坊融媒訊 12月20日,，中鐵二十一局集團有限公司清平路跨鐵路立交橋工程開展工程項目安全質量標準化文明,、智慧工地建設現場觀摩會,。該工程在施工重難點,、工法工藝創新,、安全管理,、數字工地打造方面充滿了“智慧”元素,，有力保障了工程順利推進,。目前,，該工程非涉鐵段橋梁工程下部結構已全部完成，涉鐵段的118根樁基施工全部完成,。轉體橋主墩下承臺,、下球鉸完成安裝。據了解,，清平路跨鐵路立交橋,，橋梁全長1.25千米,，主橋設計為120米+120米的預應力矮塔斜拉轉體橋，橋面寬34.7米,，索塔高42米,、重3.4萬噸，是濰坊市首座跨鐵大噸位超寬矮塔斜拉轉體橋,。

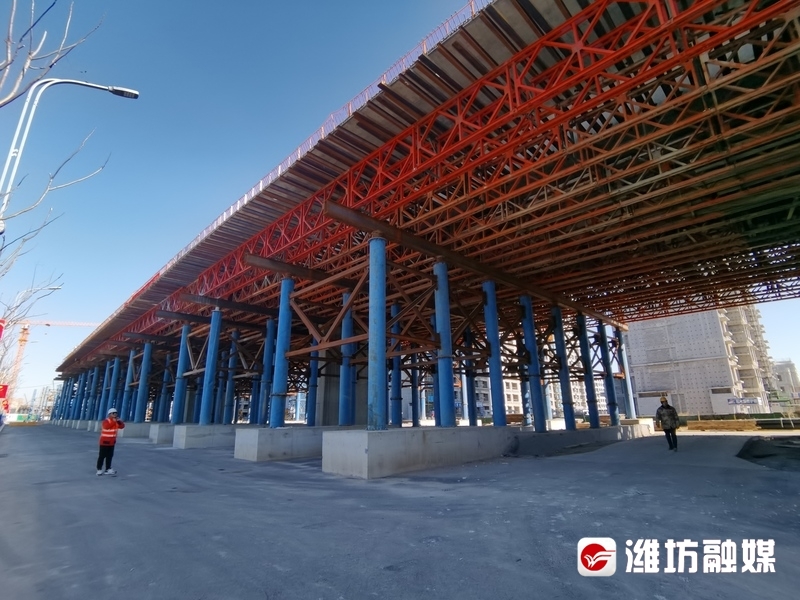

工程非涉鐵段下部結構施工已經完成,。
轉體橋主墩下承臺一次性澆筑成功
12月20日，記者在清平路跨鐵路立交橋工程施工現場看到,，該工程轉體橋主墩下承臺已經澆筑成功,，一次性連續澆筑2058立方米混凝土，為工程安全順利推進奠定堅實基礎,。

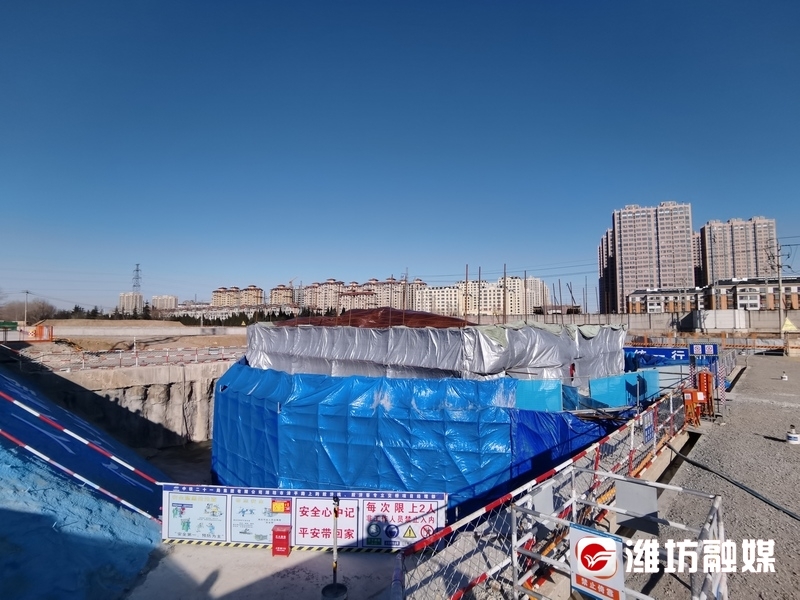

工程轉體橋主墩下承臺已澆筑成功,。
該工程總工郭永勝介紹，像這種大體積混凝土澆筑,，質量,、溫度控制難度非常大。在施工過程中,，他們在關鍵位置設置溫度傳感器,，在承臺內設置冷卻水管，再利用工地智慧平臺大體積混凝土監測系統,，對大體積混凝土內部溫度變化,、表面溫度與大氣溫差實時監測，通過控制水循環時間,、水量流速和進水溫度,，有效解決了大體積混凝土水化熱難題，保障了轉體橋主墩下承臺一次性澆筑成功,。
該工程主橋施工需要上跨四條鐵路營業線,，具有轉體施工安全風險高、轉體時間短,，主橋結構復雜,、重量大、橋面寬,，球鉸,、索塔、索鞍以及斜拉索施工精度要求高,，梁體及索塔線形監控難度大,、大體積混凝土澆筑、深基坑等諸多施工難點,。
該工程負責人張亮介紹,，為解決工程面臨的這些施工難點,，確保鐵路營業線施工安全，該工程創建“智慧+”管理系統,，通過BIM,、云計算、5G等技術手段,，建立集遠程控制,、視頻監控、勞務實名制,、設備運行,、物料管理、安全管理,、質量控制,、進度監測等于一體的智慧工地平臺，對于保障整個工程順利推進產生了重大作用,。
截至目前,，該工程非涉鐵段工程，地面輔道排水工程已完成60%,，橋梁工程下部結構已全部完成,，上部結構已完成現澆梁3聯。涉鐵段工程,，118根樁基施工全部完成,。引橋承臺、墩柱各已完成2個,。主墩下承臺,、下球鉸已完成安裝,。此外,，目前已完成涉鐵段施工的手續辦理，防護柵欄遷改營業線施工正有序推進,。

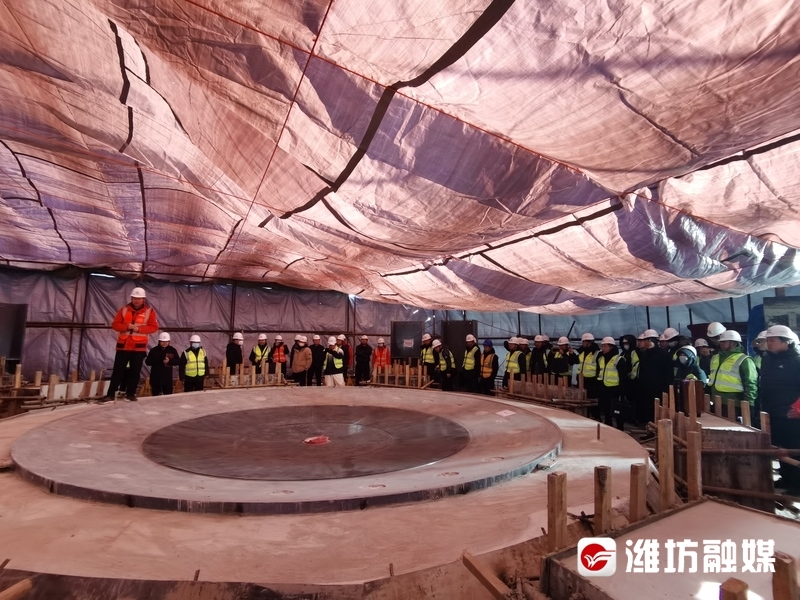

工程轉體橋主墩下球鉸完成安裝,。
“智慧”元素滿滿給工程安上“火眼金睛”
據了解，該工程施工的主墩承臺基坑長34.53米,，寬28.29米,，深度達6米，屬于深基坑,。
張亮介紹,，工程運用自動化深基坑監測系統，通過智能傳感設備,，自動獲取基坑周圍地下水位,、土體位移,、沉降、土壓力等數據,，與規范容許值進行實時對比,，進行超閾預警。當預測到險情時,，現場和監控室的警報器發出警報聲,，現場作業人員會立即停止施工并迅速撤離，同時項目安全應急領導小組會收到即時通知提醒,，以便最快速度啟動安全應急預案,。
為保障鐵路正常運營和施工安全，該工程布置了360度遠程可視化視頻監控,，攝像頭隨處可見,，從監控室的大屏幕上，可以實時查看施工現場的人員及施工安全,。

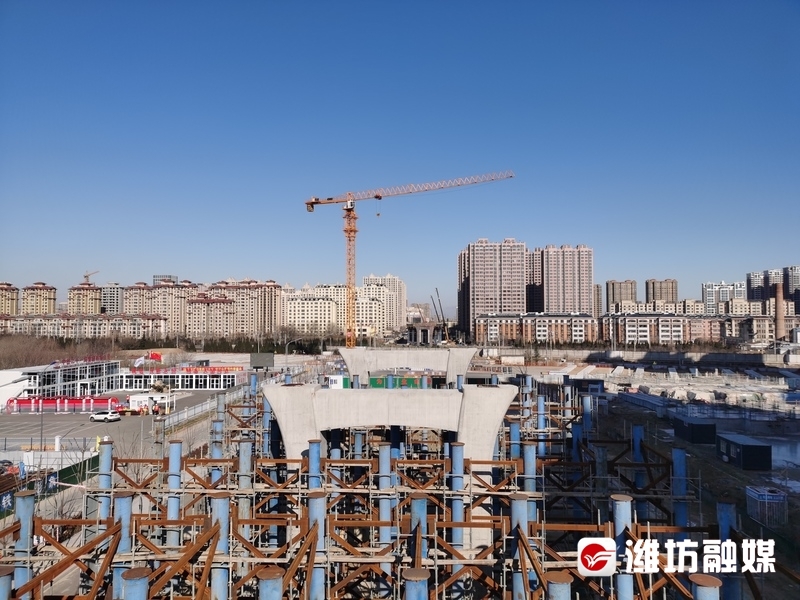

施工現場
此外,，該工程還運用“慧眼AI”功能，對施工區域人員是否佩戴安全帽,、穿著反光衣進行安全著裝管理和警示,；對吸煙、煙霧,、明火進行識別和火災預警管理,；對周界的物品移動、人員越界,、人員區域入侵等進行安防管理識別和警示,，切實減少安全巡邏人員工作量，實現自動巡邏,、掌上巡邏,。
通過軟硬件相結合，該工程還對塔吊進行實時監控,，實現負載實時檢測,、群塔作業防碰撞檢測、區域保護檢測,、司機人臉識別等多項功能,，護航設備安全運行。
據了解,，該工程還布設了揚塵噪聲監測設備和配電箱監控設備,。當揚塵超過設定的環境監測閾值時會報警提醒，現場管理人員及時打開噴淋裝置,，從源頭抑制揚塵的產生,。實時監測電箱的電壓,、電流情況，同時結合溫度傳感器,，當電箱溫度超過預警值時,，進行提示。通過環境實時數據,、動態監測報警,，實時監控施工環境狀態，有針對性地預防施工過程中的環境污染問題,，助力城市“天朗氣清”,。
工程正安全順利推進，建成投用后意義重大
清平路跨鐵路立交橋全長1.97千米,，其中橋梁全長1.25千米,，主橋南側路基新建路段全長0.3千米，兩側地面道路新建整修段約0.42千米,。全橋32跨,，主橋采用單幅橋單箱三室布置。其中,，引橋標準段橋?qū)?5.5米,，跨越鐵路段橋?qū)?4.7米。引橋主要跨徑采用30米,、35米現澆連續梁,，3孔-4孔組成一聯，與主橋相連位置設置一聯變寬現澆連續梁,，線性變寬,，全橋共十聯。
記者從濰坊市住房和城鄉建設局了解到,，清平路跨鐵路立交橋南側起點位于倉南街與清平路交叉口北側,，北側終點位于東風西街與清平路交叉口附近，上跨膠濟客專和膠濟鐵路等多條線路,，需要在保障鐵路正常運行的情況下推進施工建設,，整體技術要求相當高，施工難度非常大,。
站南廣場片區開發建設項目指揮部辦公室相關負責人介紹，清平路跨鐵路立交橋的主橋為120米+120米的預應力矮塔斜拉轉體橋,，與膠濟線K182+294和膠濟客專線K182+310處上跨交叉,，交叉角度為70°。其中轉體主橋橋面寬度34.7米,，引橋橋面寬度25.5米,，上跨段橋下凈高10米,，轉體重量約3.4萬噸，施工難度非常大,，智慧工地平臺的建設運用,，對于保障該工程安全順利推進，具有不可忽視的重要作用,，預計至2025年,，該工程就可以正式建成投用。
效果圖
目前,，我市西南部城區被膠濟鐵路分割,，南北交通不暢通，給市民生活帶來極大不便,，阻礙城市高質量發展,。清平路跨鐵路立交橋上跨膠濟客專和膠濟線多條線路，能徹底解決清平路多年來受鐵路阻隔的影響,，打通南北通道,，通行效率將得到大幅度提高，有力緩解濰城區南北出行交通壓力,。
據了解,，既有清平路北起玄武西街，南至勝利西街,。2020年,，我市啟動清平路倉南街至寶通西街段道路建設工程，該段道路全長2965米,，道路紅線寬度50米,，其中主路面寬24米，雙向6車道,，是標準的城市主干道,，目前工程已近尾聲。2025年清平路跨鐵路立交橋建成投用后,，清平路寶通西街至玄武西街路段將全線貫通,，真正變成縱貫城區南北的一條交通大動脈。
濰坊日報社全媒體記者: 趙春暉/文圖 郎海峰/視頻
